15V30A直流稳压电源|0-15V可调直流电源|500W直流恒流源产品介绍
HXT-Z1530可调直流稳压电源采用国际的“悬浮迭加式”技术研制而成。集成电子线路由变压器降压、整流、滤波、大功率三极管调整及基准、取样放大等组成，双路电源可独立输出，也可串联或并联使用。串联时从路输出电压跟踪主路输出电压，并联时较大输出电流可达到两路独立输出电流总和。直流输出纹波小，稳定度高，稳压稳流自动转换、限流式过流、短路保护和自动恢复功能，是大专院校、工业企业、科研单位及电子维修人员理想的直流稳压电源。
15V30A直流稳压电源|0-15V可调直流电源|500W直流恒流源性能特点：
★体积小、重量轻、调节方便、稳压精度高、纹波电压低、输出电压、电流均可从零起调，具有主从跟踪功能。
★输入电压：220V、380V±10％ 50HZ±5Hz
★输出电压：可按需求调节0~较大额定值
★输出电流：可按需求调节0~较大额定值
★可以定做各种非标线性直流电源以及可定做高电压、大电流直流可调电源；
★可定制PLC模拟量控制直流电源，
★可定做三相380V输入，有效平衡相电压；
★可定制各种规格的双路直流电源。
15V30A直流稳压电源|0-15V可调直流电源|500W直流恒流源应用领域
1、电机类：电动车电机、电动车控制器、直流马达测试老化调试等
2、电具类：LED/LCD测试及老化、节能灯泡测试及老化、灯具测试、钨丝气化等
3、汽车类：起动机、汽车空调、汽车电机控制器、车用灯光、点烟器、汽车影音测试及老化等
4、电子器件类：电容器、电阻、继电器、晶体管、传感器等
5、显示器类：显示屏、液器屏、触摸屏、车载DVD、手机显示器等
6、电化学类：电解、电镀、阳极氧化、有色金属、污水处理等
7、物探类：矿产石油设备的供电等
8、电源类：逆变器产品老化、变频器的维修检测等
9、电动工具类： 触点老化、线包测试、断路器脱扣试验等
15V30A直流稳压电源|0-15V可调直流电源|500W直流恒流源技术参数

15V30A直流稳压电源|0-15V可调直流电源|500W直流恒流源使用前说明：
●通电前检查:经过储存与运输的电源通电前应检查运输中的受损情况,外观有无异样,电源线、接线柱是否震脱以及是否受潮等，如有上述现象发生应及时处理。
●接线：注意接入的输入电源的电压是否与说明书上的标称电压相符。接好安全地线及输入电源线（要求截面积足够大）。确认连接无误，接头牢固。

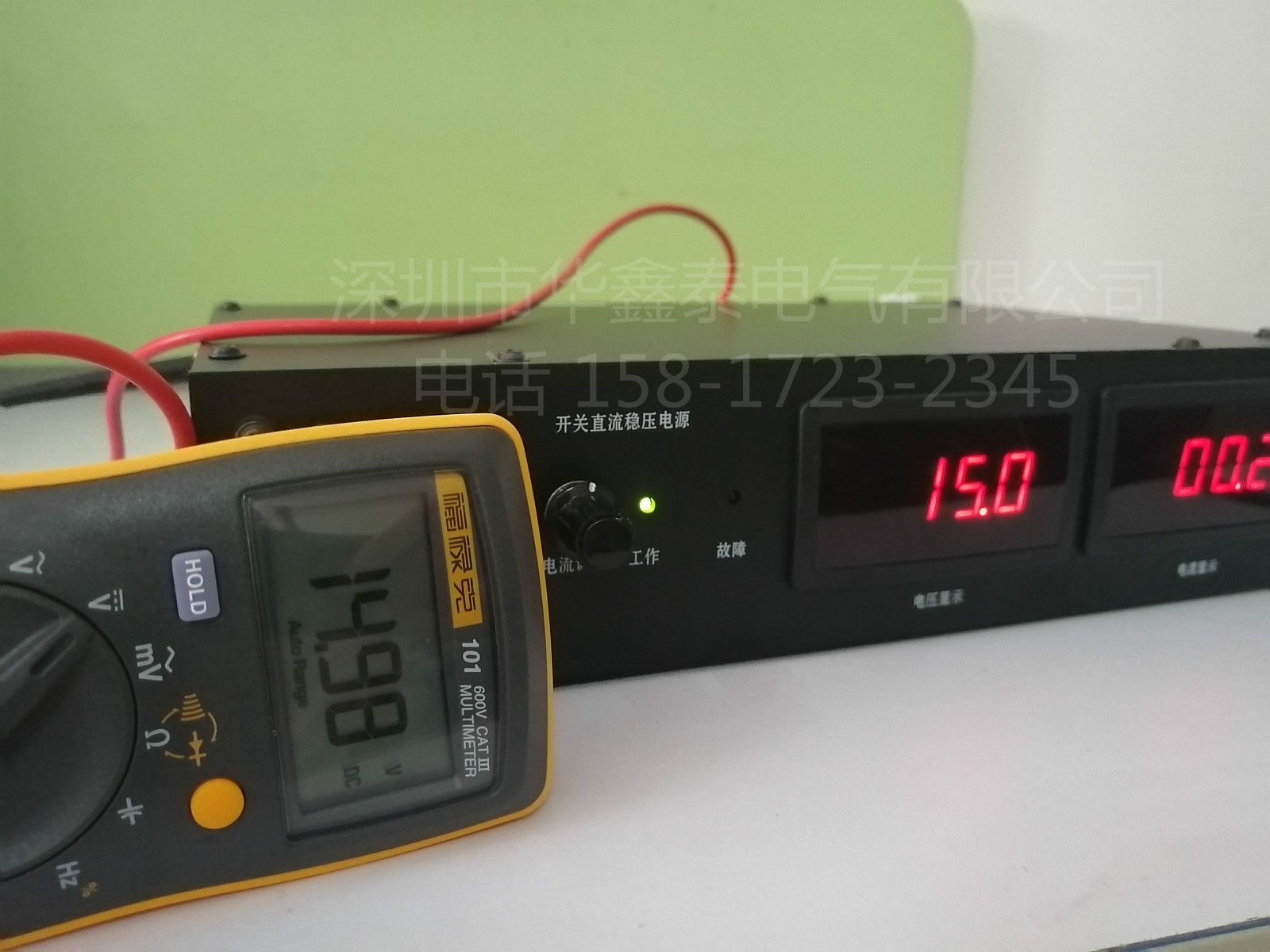

●空载通电：接上AC220V，用万用表测量输出端，是否有DC15V电压输出。
●风扇是本机的重要部份；散热风扇为温控式，当机内温度超过风扇的启转温控点时，机内风扇即可启转,风扇转速随输出电压和电流的不同而有快有慢，这属正常情况；工作时，请务必不要挡住风扇的进出风口。
●当机内温度过高过热关机温度阈值时，机器将自动停止工作而确保不被损坏；当温度稍有下降则会自动启动恢复工作。
●电源设备在使用时，空气中的尘埃、酸、腐蚀性气体或物质等应不超过正常
含量，并且应无剧烈震动、颠簸、雨淋。尽量避免阳光直射。
●做好定期除尘工作，可大大提高电源设备的寿命和可靠性(除尘时可用干燥的压缩空气，但内有高压切勿打开机壳并小心谨慎勿伤内部器件)。
●电源设备长期闲置不用时，应将电源存放于干燥通风的房间内。存放时间超过6个月应给电源设备通电工作半小时以上，给电解电容器进行赋能处理
●警告：只有在加电试验正常无误时，才能与受电负载设备连接。
●出现故障及问题时的处理：开机后若发现工作不正常时应切断稳压电源的电源开关，仔细检查机器内外连接是否正确，连接螺丝是否松动，各开关、旋钮的位置是否正确，如出现用户难于处理的问题切勿擅自旋出螺丝而取下机壳。因为机内有高压电，没有专业知识及仪器设备不要自行修理，以免造成触电事故，请及时通知我厂解决。
发货说明：本公司常年大量现货（标准机），付款后四小时可发货。
物流说明：默认德邦物流，全国送货上门（接受指定物流）
包装说明：深圳周边地区可送货上门，其他地区出口专用标准木箱
公司承诺：七天包退 三十天包换 一年保修 终身维护
质保期：本公司所有产品（质量问题）可享受一年免费质保，免费检测保养一次

二：15V30A直流稳压电源|0-15V可调直流电源|500W直流恒流源产品特点

● 采用无工频变压器的开关电源技术，因而具备交、直流兼容输入功能，而且输入电压范围宽；采用先进的开关电源控制技术和元器件，以及精心的设计，整机体积小、重量轻、效率高，确保了长期满负荷运行的稳定、可靠。

● 本电源输出的稳压值(当输出电流＜输出恒流值时的输出电压)和恒流值(当输出电压＜输出稳压值时的输出电流)都可以在各自全量程的(0～100)％范围连续可调。输出恒流值可调给许多应用带来方便，例如许多调试应用，调小恒流值能方便有效地保护负载设备的安全。

● 设有完善的保护功能。内置温控散热风扇，既能有效散热，又能有效延长风扇寿命；过热自动关机保护；输出过压、过流和短路保护。开机延时软启动，避免开机输出电压过冲。

三：15V30A直流稳压电源|0-15V可调直流电源|500W直流恒流源主要用途

● 电源广泛应用于电力直流屏系统、工控、通信、科研、电镀、蓄电池充电等设备。

● 环境条件： 贮存温度：(-40～70)℃；工作温度：(-5～45)℃；

● 相对湿度：90％(40±2℃)；大气压力：(70～106)kPa。

四：工作原理简述

● 交流或直流的输入电压经“输入陷波”电路后到“整流滤波”电路，得到高压(约300V)直流电压。“功率转换”将高压直流逆变成约35kHz的高频交流，经高频变压器变换到输出所需的电压，再经高频整流滤波得到输出电压。控制电路对输出电压和输出电流取样，闭环反馈后产生脉宽调制(PWM)信号控制“功率转换”电路，使输出电压或电流保持稳定。

●“辅助电源”也是由开关电源构成。由于完全取消了工频变压器，因而具有交流、直流兼容输入功能。输出稳压和恒流都是从输出侧取样，因而能做到高度稳定可靠。

●“保护电路”提供风扇温控、过热保护、输出过压过流短路等保护功能。

操作方法及注意事项

● 开箱：开箱时应检查箱内随机附件：使用说明书一份。

● 通电前检查：经过储存与运输的充电机通电前应检查运输中的受损情况，如螺丝是否松动，外观有无异样，电源线、接线柱是否震脱以及是否受潮等，如有上述现象发生应及时妥善处理。

● 前面板布局：电源开关，工作和故障指示发光管，调电压、调电流电位器，输出电压和输出电流数显表。

● 开机启动有(1～3)秒的延时过程。

110V50A直流电源|可编程直流电源|0-110V可调稳压电源|5500W直流恒流电源使用操作方法

● 应先在输出端未接负载的情况下通电预调好所需的输出电压，或者先通电检查输出电压是否合适，或者先将“调电压”电位器预调到最小；为保险起见，还应先将“调电流”电位器预调到最小。

● 检查好输出电压后，应在“电源开关”断开的情况下连接负载设备，然后再接通“电源开关”。若输出稳压值预调至20％(10V)以下，应先检查开机过冲电压是否超过允许范围，方法是在连接负载设备之前，或预调好输出电压，或将“调电压”和“调电流”预先全部旋到最小，重复几次开机启动过程检查输出电压过冲的大小，确认过冲电压***值不超过允许范围时才能在接好负载的情况下开机启动，待开机启动稳定后再旋至所需电压值，以避免过冲电压损坏负载设备。

● 在通电运行期间，可以随时调节前面板上的2只电位器，改变输出稳压值和输出恒流值。

● 内部散热风扇受温度控制，只有机内温度偏高风扇才会转动，温度下降又会停转。

● 内部散热风道是左进右出，使用过程中应保持电源左右两侧的空气对流畅通，附近不应有其他物体阻挡空气的对流循环。
