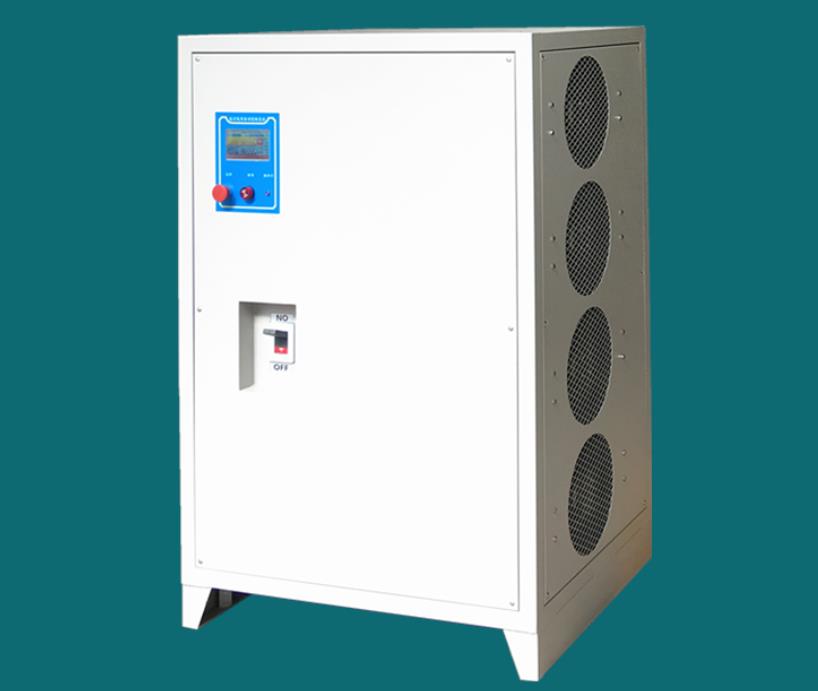

80KW-90KW-100KW可编程直流电源
| 产品型号： | HXT-Z |
| 主要参数： | 输入电源：三相380V±10%；50Hz±5% 输出电压范围：0V-3000V 输出电流范围：0A-5000A 输出电压精度：≤0.5% F.S 输出电流精度：≤0.5% F.S 保护装置：缺相保护、过压保护、恒功率保护、过载保护、功率元器件过热保护等告警装置 |
- 产品介绍
- 产品特点
- 技术参数
- 规格型号
- 应用领域
定制0-3000V电压范围，0-30000A电流范围
更多参数定制联系技术：杨工：15817232345
一、产品技术参数：
1.本产品为强制风冷式，三相AC380V输入，智能触摸显示与操作界面
2.带RS-485通信接口，可稳压或稳流，电压或电流值可从零到最大额度值进行设定
二、产品说明：
- 1. 本产品外形美观，结构合理，外壳表面喷粉处理, 坚固耐腐蚀。
- 2. 本产品为强制风冷式，三相AC380V输入。智能触摸屏显示与操作界面，
- 3. 带RS-485通信接口，可稳压或稳流，电压或电流值可从零到最大额定值进行设定。
- 4. 本电源俱有缺相、过热、过压、欠压、过流、短路等保护功能。
- 5. 采用国际先进的脉宽调制技术，内部主要元器件使用德国进口英飞棱模块（IGBT），整流管等主要元器件均用进口优质材料。产品质量保证，性能稳定，效率大于90%，功率因数93%以上，节能省电效果显著。
- 6. 智能触摸屏显示操作界面，显示精准，操作简单，可进行多种功能和参数设置。有编程存储功能，一次可执行最多4组不同电压、电流、延迟时间、运行时间的设定，并可连续循环99999次。
- 7. 带RS-485通讯数据接口，可配置电脑、上位机等软件控制监控。可多台组网控制，主从并机控制。
- 8. 内部控制线路板完全密封，与所处环境严格隔离，防止酸雾或灰尘污染，防止小昆虫的进入而导致的短路象，大大的提高了产品的安全性和使用寿命。
- 9. 电子元件及重要部件留有很大的设计余量，可保证产品在各种环境下都可以保持满载和长期连续的工作。
三、产品适用范围
本电源为大功率高压直流开关电源，主要适用于直流电机测试，各种电子电器产品老化、高校或科研机构实验室直流稳压供电电源等。
四、触摸屏主视界面功能介绍
五、电源操作指导
★ 操作过程

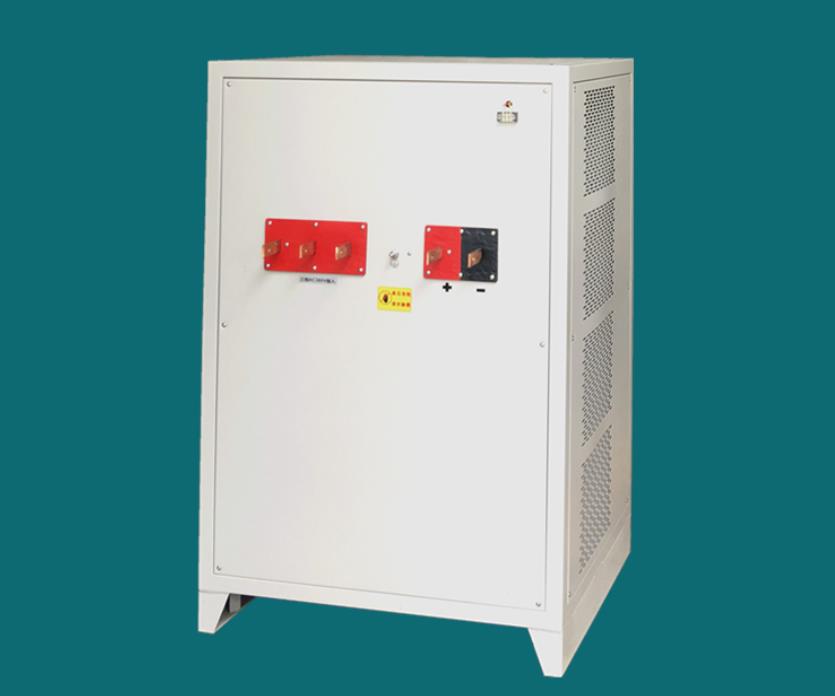

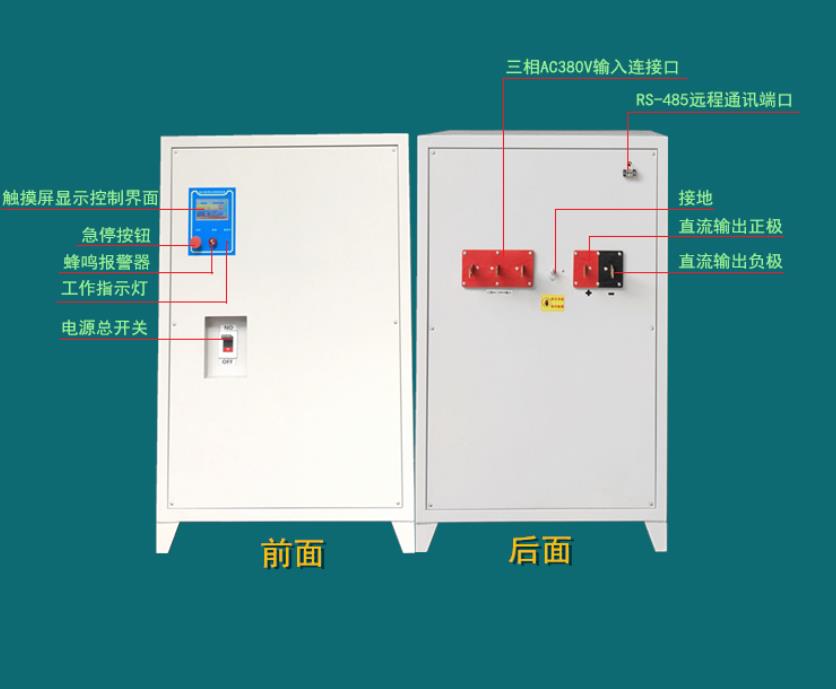

1、根据工作电流要求连接好面板背面输出端（注意：红色为正极，黑色为负极。高压危险！注意安全，请勿带电安装）。
2、输入电源（三相AC380V）要求接好进线电源，并务必把接地端良好接地，以确保安全。
3、工作参数设定：
3.1打开电源总开关，触摸屏显示操作界面通电后亮屏，系统自动进入待机状态，
如下图
3.2在待机界面下点击运行参数按键会进入编程界面，
如下图：
3.3当按对应的文本框时，都会弹出如下图:
3.4根据工作所需，键盘输入对应数字并保存即可。当T1时间设定为0时，
为长时间不间断工作，输入第一行电压、电流参数；当T后有时间，系统则会在指定时间内切换电流电压。同时选择好恒压或恒流模式，当所有工作参数设定好后，点返回图标，系统会退到待机界面。
4、在待机介面按下启动键，电源机开始工作。
5、在状态栏会提示当前的运行模式或出错信息，在电压显示当前电压，电流栏处显示电流。并且显示当前输出功率。运行时间会提示当前的运行时间。当运行中出错时运行模式中会提示出错类型。并发出声光报警。
6、运行过程中，如果需要停机只要按下停止按钮，系统就会自动停止。
★ 远程通信设置
1、连接好RS-485通信接口。
2、用户登陆。要对通信参数进行设定时，首先要以用户身份登陆，才可以得到设定权限。点击用户登陆按键进入以下登陆界面：
3、 在主视界面点击用户参数按键进入用户参数设定界面，下图：
· 隔离式输出电路，保障操作安全
· 输出电压、输出电流全量程可调
· 具有恒压、恒流、限功率多种输出模式
· 具有多级滤波电路，降低对电网的谐波干扰
· 双闭环控制电路，响应速度快，输出稳定
· 配备泄放装置，满足电机测试产生的能量消耗
· 采用全桥移相软开关技术，整机效率高于90%
· 具有RS485通讯端口，采用MODBUS-RTU通讯协议
具有外部模拟接口，可实现外部检测电源状态，控制电源输出
|
输入方式 |
三相四线制+地线 |
||
|
输入电压 |
380V±10% |
||
|
输入频率 |
50Hz±5Hz |
||
|
直流输出电压 |
0V-Ue(全量程连续可调） |
||
|
直流输出电流 |
0V-Ie(全量程连续可调） |
||
|
输出电压误差 |
≤0.5%F.S（100V以下） |
||
|
|
≤0.2%F.S（100V以上） |
||
|
输出电流误差 |
≤0.5%F.S（100A以下） |
||
|
|
≤0.25F.S（100A以上） |
||
|
源效应 |
≤0.1%F.S |
||
|
负载效应 |
≤0.1%F.S |
||
|
纹波（Vrms) |
≤0.2%F.S |
||
|
响应时间 |
≤10ms |
||
|
通讯接口 |
RS232/RS485（选配） |
||
|
外部模拟接口 |
支持紧急停止、启动/停止、故障检测、运行状态检测、电压电流调节 |
||
|
|
（0V-5V/0V-10V）输出电压电流检测（0V-5V/0V-10V） |
||
|
电压自动补偿 |
10V（max) |
||
|
显示分辨率 |
电压 |
0.01V（50V以下） |
|
|
|
|
0.1V（50V以上） |
|
|
|
电流 |
0.01A（50V以下） |
|
|
|
|
0.1A（50V以上） |
|
|
产品功能 |
工作模式 |
恒压、恒流 |
|
|
|
操作模式 |
通讯操作、面板操作 |
|
|
|
保护功能 |
具有过压、过流、过热、短路、缺相等保护 |
|
|
|
显示方式 |
LEF显示 |
触摸屏显示 |
|
安全特性 |
绝缘电阻 |
≥20MΩ |
|
|
|
耐压性能 |
2000VDC测试一分钟，无飞弧、击穿 |
|
|
|
接地地阻 |
≤100MΩ |
|
|
防护等级 |
IP20 |
||
|
冷却方式 |
强制风扇冷却 |
||
|
工作环境 |
环境温度 |
温度-10--50℃ |
|
|
|
环境湿度 |
10%-90%(无凝露） |
|
|
|
海波高度 |
≤2000m |
|
|
额定功率 |
10KW |
20KW |
30KW |
60KW |
80KW |
100KW |
|
电压范围 |
0V-3000V |
30V-3000V |
||||
|
电流范围 |
10A-1000A |
|||||
|
尺寸（W*H*D）mm |
482*220*550 |
482*445*550 |
482*660*550 |
600*1700*800 |
800*1900*800 |
|
|
|
||||||
|
额定功率 |
150KW |
200KW |
250KW |
300KW |
350KW |
400KW |
|
电压范围 |
10V-3000V |
|||||
|
电流范围 |
10A-10000A |
|||||
|
尺寸（W*H*D）mm |
1300*2080*800 |
1700*2080*800 |
2000*2080*800 |
|||
-
