0-15V0-30A直流稳压可调电源|450W直流电源特点及使用说明
2019/10/17 14:10:11
0-15V0-30A直流稳压可调电源|450W直流电源特点及使用说明
主要特点
●该电源广泛应用于广播电视发射、通信、电力电子、科研、电镀、水处理、蓄电池充电设备.
●采用开关电源电路,体积小、重量轻、效率高.
●开关电源控制芯片采用进口军用级IC,功率开关管采用进口快速IGBT,其余元件则采用进口工业等级器件,电路设计优化合理,生产工艺严格完善,保证机器的可靠性和稳定性.
●输入电压范围宽.
●如需加大输出电流,输出可直接多台并联,无需均流处理.
●输入过流、过压、欠压保护;输出短路、过流、过压保护;整机过热保护.
●智能温控风扇散热.
主要技术指标
●环境条件
●工作温度(-20~50)OC;贮存温度:(-40~70)0C;
●相对湿度90%(40±20C);大气压力:(70——106)KPA;
● 外形尺寸:310mm*210mm*70mm
● 整机重：4KG
●输入电压: AC220V ±15%
频率:50HZ±10%
●输出稳压值:DC:15V
●输出稳流值:DC30A
●效率 >85%
●功率因数 >0.85
●负载调整率<1%
●电压调整率<0.1%
●纹波电压 <1%
●保护:输入过压,欠压:输出过压,过流,短路:整机过热
●整机过热保护阈值80~850C
●绝缘电阻 ≥20M
●输入对机壳耐压 ≥AC1500V
●输入对输出耐压 ≥AC1500V
●输出对机壳耐压 ≥AC500V
●平均无故障时间 ≥50000H
0-15V0-30A直流稳压可调电源|450W直流电源使用前说明：

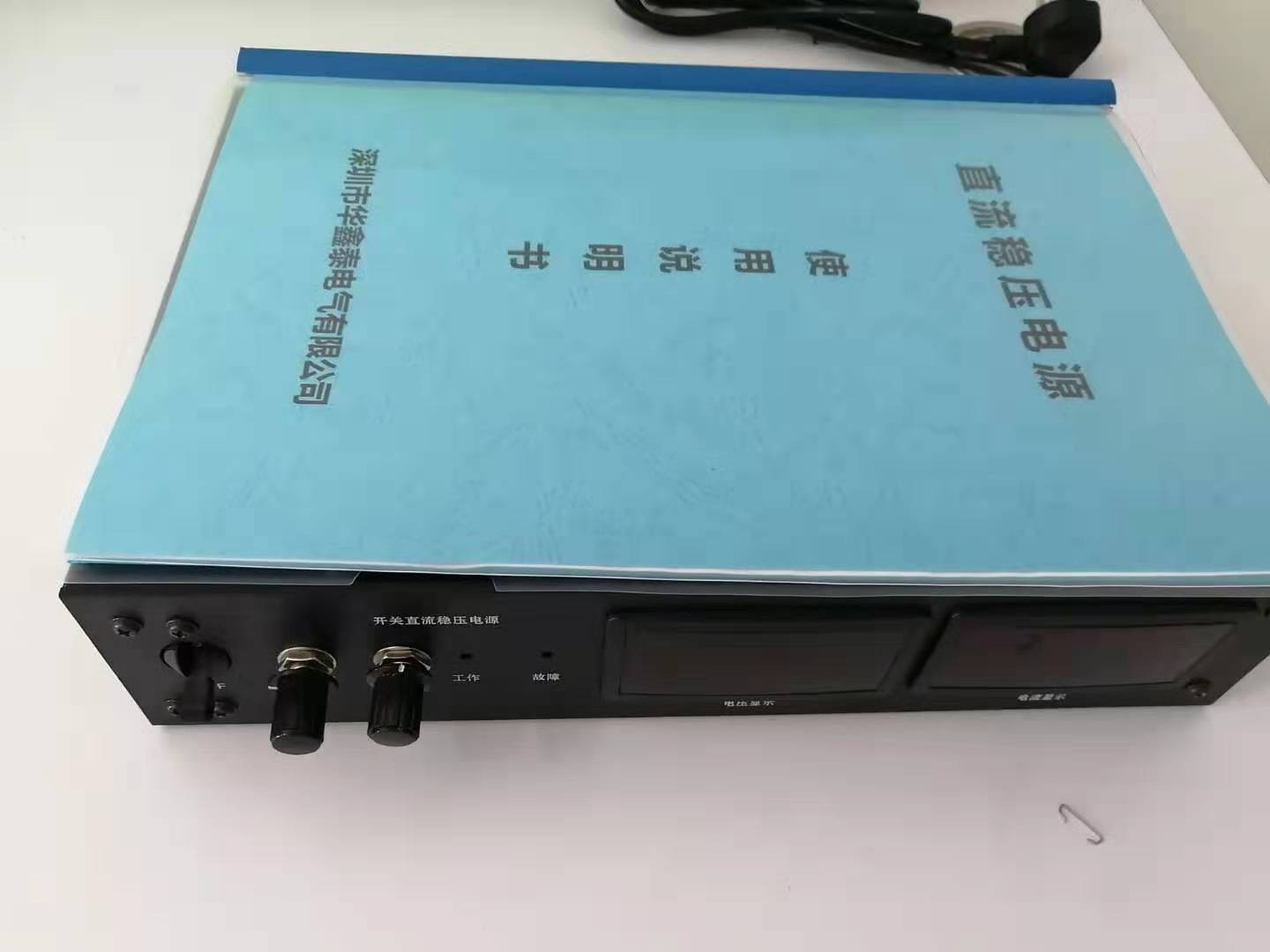

●开箱：开箱时应检查箱内随机附件。
●通电前检查:经过储存与运输的电源通电前应检查运输中的受损情况,外观有无异样,电源线、接线柱是否震脱以及是否受潮等，如有上述现象发生应及时处理。
●接线：注意接入的输入电源的电压是否与说明书上的标称电压相符。接好安全地线及输入电源线（要求截面积足够大）。确认连接无误，接头牢固。
●空载通电：接上AC220V，用万用表测量输出端，是否有DC 15V电压输出。
●风扇是本机的重要部份；散热风扇为温控式，当机内温度超过风扇的启转温控点时，机内风扇即可启转,风扇转速随输出电压和电流的不同而有快有慢，这属正常情况；工作时，请务必不要挡住风扇的进出风口。
●当机内温度过高过热关机温度阈值时，机器将自动停止工作而确保不被损坏；当温度稍有下降则会自动启动恢复工作。
●电源设备在使用时，空气中的尘埃、酸、腐蚀性气体或物质等应不超过正常
含量，并且应无剧烈震动、颠簸、雨淋。尽量避免阳光直射。
●做好定期除尘工作，可大大提高电源设备的寿命和可靠性(除尘时可用干燥的压缩空气，但内有高压切勿打开机壳并小心谨慎勿伤内部器件)。
●电源设备长期闲置不用时，应将电源存放于干燥通风的房间内。存放时间超过6个月应给电源设备通电工作半小时以上，给电解电容器进行赋能处理
●警告：只有在加电试验正常无误时，才能与受电负载设备连接。
●出现故障及问题时的处理：开机后若发现工作不正常时应切断稳压电源的电源开关，仔细检查机器内外连接是否正确，连接螺丝是否松动，各开关、旋钮的位置是否正确，如出现用户难于处理的问题切勿擅自旋出螺丝而取下机壳。因为机内有高压电，没有专业知识及仪器设备不要自行修理，以免造成触电事故，请及时通知我厂解决。
|
规格型号
|
输出200W-80000KW
|
规格型号
|
输出4000W-1600KW
|
|
电压/V
|
电流/A
|
功率/W
|
电压/V
|
电流/A
|
功率/W
|
|
HXT-Z20
|
20V
|
10A
|
200W
|
HXT-Z20
|
20V
|
200A
|
4KW
|
|
HXT-Z20
|
20V
|
20A
|
400W
|
HXT-Z20
|
20V
|
300A
|
6KW
|
|
HXT-Z20
|
20V
|
30A
|
600W
|
HXT-Z20
|
20V
|
400A
|
8KW
|
|
HXT-Z20
|
20V
|
40A
|
800W
|
HXT-Z20
|
20V
|
500A
|
10KW
|
|
HXT-Z20
|
20V
|
50A
|
1000W
|
HXT-Z20
|
20V
|
600A
|
12KW
|
|
HXT-Z20
|
20V
|
60A
|
1200W
|
HXT-Z20
|
20V
|
800A
|
16KW
|
|
HXT-Z20
|
20V
|
80A
|
1600W
|
HXT-Z20
|
20V
|
1000A
|
20KW
|
|
HXT-Z20
|
20V
|
100A
|
2000W
|
HXT-Z20
|
20V
|
2000A
|
40KW
|
|
HXT-Z30
|
30V
|
10A
|
300W
|
HXT-Z30
|
30V
|
200A
|
6KW
|
|
HXT-Z30
|
30V
|
20A
|
600W
|
HXT-Z30
|
30V
|
300A
|
9KW
|
|
HXT-Z30
|
30V
|
30A
|
900W
|
HXT-Z30
|
30V
|
400A
|
12KW
|
|
HXT-Z30
|
30V
|
40A
|
1200W
|
HXT-Z30
|
30V
|
500A
|
15KW
|
|
HXT-Z30
|
30V
|
50A
|
1500W
|
HXT-Z30
|
30V
|
600A
|
18KW
|
|
HXT-Z30
|
30V
|
60A
|
1800W
|
HXT-Z30
|
30V
|
800A
|
24KW
|
|
HXT-Z30
|
30V
|
80A
|
2400W
|
HXT-Z30
|
30V
|
1000A
|
30KW
|
|
HXT-Z30
|
30V
|
100A
|
3000W
|
HXT-Z30
|
30V
|
2000A
|
60KW
|
|
HXT-Z40
|
40V
|
10A
|
400W
|
HXT-Z40
|
40V
|
200A
|
8KW
|
|
HXT-Z40
|
40V
|
20A
|
800W
|
HXT-Z40
|
40V
|
300A
|
12KW
|
|
HXT-Z40
|
40V
|
30A
|
1200W
|
HXT-Z40
|
40V
|
400A
|
16KW
|
|
HXT-Z40
|
40V
|
40A
|
1600W
|
HXT-Z40
|
40V
|
500A
|
20KW
|
|
HXT-Z40
|
40V
|
50A
|
2000W
|
HXT-Z40
|
40V
|
600A
|
24KW
|
|
HXT-Z40
|
40V
|
60A
|
2400W
|
HXT-Z40
|
40V
|
800A
|
32KW
|
|
HXT-Z40
|
40V
|
80A
|
3200W
|
HXT-Z40
|
40V
|
1000A
|
40KW
|
|
HXT-Z40
|
40V
|
100A
|
4000W
|
HXT-Z40
|
40V
|
2000A
|
80KW
|
|
HXT-Z50
|
50V
|
10A
|
500W
|
HXT-Z50
|
50V
|
200A
|
10KW
|
|
HXT-Z50
|
50V
|
20A
|
1000W
|
HXT-Z50
|
50V
|
300A
|
15KW
|
|
HXT-Z50
|
50V
|
30A
|
1500W
|
HXT-Z50
|
50V
|
400A
|
20KW
|
|
HXT-Z50
|
50V
|
40A
|
2000W
|
HXT-Z50
|
50V
|
500A
|
25KW
|
|
HXT-Z50
|
50V
|
50A
|
2500W
|
HXT-Z50
|
50V
|
600A
|
30KW
|
|
HXT-Z50
|
50V
|
60A
|
3000W
|
HXT-Z50
|
50V
|
800A
|
40KW
|
|
HXT-Z50
|
50V
|
80A
|
4000W
|
HXT-Z50
|
50V
|
1000A
|
50KW
|
|
HXT-Z50
|
50V
|
100A
|
5000W
|
HXT-Z50
|
50V
|
2000A
|
100KW
|
|
HXT-Z60
|
60V
|
10A
|
600W
|
HXT-Z60
|
60V
|
200A
|
12KW
|
|
HXT-Z60
|
60V
|
20A
|
1200W
|
HXT-Z60
|
60V
|
300A
|
18KW
|
|
HXT-Z60
|
60V
|
30A
|
1800W
|
HXT-Z60
|
60V
|
400A
|
24KW
|
|
HXT-Z60
|
60V
|
40A
|
2400W
|
HXT-Z60
|
60V
|
500A
|
30KW
|
|
HXT-Z60
|
60V
|
50A
|
3000W
|
HXT-Z60
|
60V
|
600A
|
36KW
|
|
HXT-Z60
|
60V
|
60A
|
3600W
|
HXT-Z60
|
60V
|
800A
|
48KW
|
|
HXT-Z60
|
60V
|
80A
|
4800W
|
HXT-Z60
|
60V
|
1000A
|
60KW
|
|
HXT-Z60
|
60V
|
100A
|
6000W
|
HXT-Z60
|
60V
|
2000A
|
120KW
|
|
HXT-Z80
|
80V
|
10A
|
800W
|
HXT-Z80
|
80V
|
200A
|
16KW
|
|
HXT-Z80
|
80V
|
20A
|
1600W
|
HXT-Z80
|
80V
|
300A
|
24KW
|
|
HXT-Z80
|
80V
|
30A
|
2400W
|
HXT-Z80
|
80V
|
400A
|
32KW
|
|
HXT-Z80
|
80V
|
40A
|
3200W
|
HXT-Z80
|
80V
|
500A
|
40KW
|
|
HXT-Z80
|
80V
|
50A
|
4000W
|
HXT-Z80
|
80V
|
600A
|
48KW
|
|
HXT-Z80
|
80V
|
60A
|
4800W
|
HXT-Z80
|
80V
|
800A
|
64KW
|
|
HXT-Z80
|
80V
|
80A
|
6400W
|
HXT-Z80
|
80V
|
1000A
|
80KW
|
|
HXT-Z80
|
80V
|
100A
|
8000W
|
HXT-Z80
|
80V
|
2000A
|
160KW
|
|
HXT-Z100
|
100V
|
10A
|
1000W
|
HXT-Z100
|
100V
|
200A
|
20KW
|
|
HXT-Z100
|
100V
|
20A
|
2000W
|
HXT-Z100
|
100V
|
300A
|
30KW
|
|
HXT-Z100
|
100V
|
30A
|
3000W
|
HXT-Z100
|
100V
|
400A
|
40KW
|
|
HXT-Z100
|
100V
|
40A
|
4000W
|
HXT-Z100
|
100V
|
500A
|
50KW
|
|
HXT-Z100
|
100V
|
50A
|
5000W
|
HXT-Z100
|
100V
|
600A
|
60KW
|
|
HXT-Z100
|
100V
|
60A
|
6000W
|
HXT-Z100
|
100V
|
800A
|
80KW
|
|
HXT-Z100
|
100V
|
80A
|
8000W
|
HXT-Z100
|
100V
|
1000A
|
100KW
|
|
HXT-Z100
|
100V
|
100A
|
10KW
|
HXT-Z100
|
100V
|
2000A
|
200KW
|
|
HXT-Z200
|
200V
|
10A
|
2000W
|
HXT-Z200
|
200V
|
200A
|
40KW
|
|
HXT-Z200
|
200V
|
20A
|
4000W
|
HXT-Z200
|
200V
|
300A
|
60KW
|
|
HXT-Z200
|
200V
|
30A
|
6000W
|
HXT-Z200
|
200V
|
400A
|
80KW
|
|
HXT-Z200
|
200V
|
40A
|
8000W
|
HXT-Z200
|
200V
|
500A
|
100KW
|
|
HXT-Z200
|
200V
|
50A
|
10KW
|
HXT-Z200
|
200V
|
600A
|
120KW
|
|
HXT-Z200
|
200V
|
60A
|
12KW
|
HXT-Z200
|
200V
|
800A
|
160KW
|
|
HXT-Z200
|
200V
|
80A
|
16KW
|
HXT-Z200
|
200V
|
1000A
|
200KW
|
|
HXT-Z200
|
200V
|
100A
|
20KW
|
HXT-Z200
|
200V
|
2000A
|
400KW
|
|
HXT-Z400
|
400V
|
10A
|
4000W
|
HXT-Z400
|
400V
|
200A
|
80KW
|
|
HXT-Z400
|
400V
|
20A
|
4000W
|
HXT-Z400
|
400V
|
300A
|
120KW
|
|
HXT-Z400
|
400V
|
30A
|
12KW
|
HXT-Z400
|
400V
|
400A
|
160KW
|
|
HXT-Z400
|
400V
|
40A
|
16KW
|
HXT-Z400
|
400V
|
500A
|
200KW
|
|
HXT-Z400
|
400V
|
50A
|
20KW
|
HXT-Z400
|
400V
|
600A
|
240KW
|
|
HXT-Z400
|
400V
|
60A
|
24KW
|
HXT-Z400
|
400V
|
800A
|
320KW
|
|
HXT-Z400
|
400V
|
80A
|
32KW
|
HXT-Z400
|
400V
|
1000A
|
400KW
|
|
HXT-Z400
|
400V
|
100A
|
40KW
|
HXT-Z400
|
400V
|
2000A
|
800KW
|
|
HXT-Z600
|
600V
|
10A
|
6000W
|
HXT-Z600
|
600V
|
200A
|
120KW
|
|
HXT-Z600
|
600V
|
20A
|
12KW
|
HXT-Z600
|
600V
|
300A
|
180KW
|
|
HXT-Z600
|
600V
|
30A
|
18KW
|
HXT-Z600
|
600V
|
400A
|
240KW
|
|
HXT-Z600
|
600V
|
40A
|
24KW
|
HXT-Z600
|
600V
|
500A
|
300KW
|
|
HXT-Z600
|
600V
|
50A
|
30KW
|
HXT-Z600
|
600V
|
600A
|
360KW
|
|
HXT-Z600
|
600V
|
60A
|
36KW
|
HXT-Z600
|
600V
|
800A
|
480KW
|
|
HXT-Z600
|
600V
|
80A
|
48KW
|
HXT-Z600
|
600V
|
1000A
|
600KW
|
|
HXT-Z600
|
600V
|
100A
|
60KW
|
HXT-Z600
|
600V
|
2000A
|
1200KW
|
|
HXT-Z800
|
800V
|
10A
|
8000W
|
HXT-Z800
|
800V
|
200A
|
160KW
|
|
HXT-Z800
|
800V
|
20A
|
16KW
|
HXT-Z800
|
800V
|
300A
|
240KW
|
|
HXT-Z800
|
800V
|
30A
|
24KW
|
HXT-Z800
|
800V
|
400A
|
320KW
|
|
HXT-Z800
|
800V
|
40A
|
32KW
|
HXT-Z800
|
800V
|
500A
|
400KW
|
|
HXT-Z800
|
800V
|
50A
|
40KW
|
HXT-Z800
|
800V
|
600A
|
480KW
|
|
HXT-Z800
|
800V
|
60A
|
48KW
|
HXT-Z800
|
800V
|
800A
|
640KW
|
|
HXT-Z800
|
800V
|
80A
|
64KW
|
HXT-Z800
|
800V
|
1000A
|
800KW
|
|
HXT-Z800
|
800V
|
100A
|
80KW
|
HXT-Z800
|
800V
|
2000A
|
1600KW
|
|
|
|
|
