变频电源如何接线

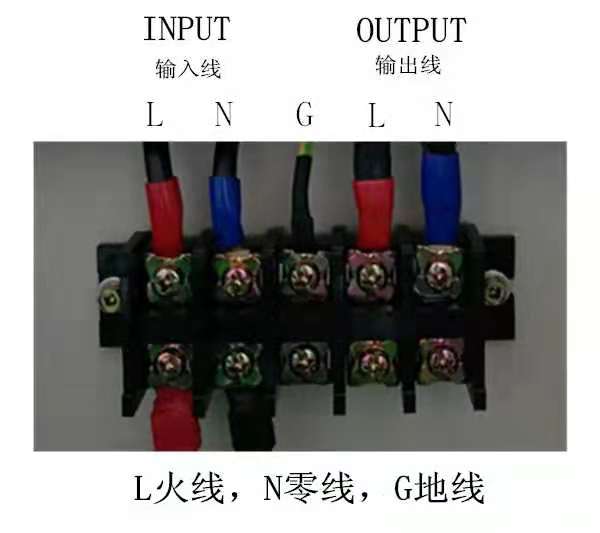

单进单出变频电源接线示意图

1、L、N 是主电路电源端子，连接单相工频电源，内接变频电源输入端

2、L、N 是变频电源输出端子，连接所需要的供电设备

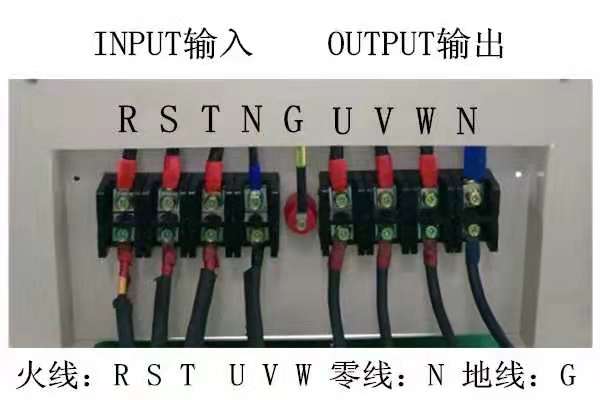

三进三出变频电源示意图

1、R、S、T是主电路（市电）电源端子，连接三相变频电源输入端

2、U、V、W是变频电源输出端子，连接三相所需要供电的设备

3、G是变频电源外壳接地用，必須与大地相接接地

市电电源与变频电源的连接时需要注意电源线绝对不能接U、V、W端，否则会损坏变频电源内部电路，由于变频电源工作时可能会漏电，为安全起见，必须将接地端子与接地线连接好，以便于泄放变频电源漏电电流。
